Ang pinindot na plate na bakal na sumusuporta sa kongkreto ng sahig ay kilala bilang ang deck ng sahig. Ang deck ng bakal bar truss ay umaangkop sa mga kinakailangan ng mabilis na pagtatayo ng pangunahing istraktura ng bakal at nagbibigay ng isang firm platform ng trabaho sa isang maikling panahon. Ang bakal-bar truss deck ay isang bagong henerasyon ng mga deck ng sahig na binuo ng mga inhinyero sa konstruksyon.
Ang bakal-bar truss deck ay isang bagong henerasyon ng mga deck ng sahig na binuo ng mga inhinyero sa konstruksyon. Ang mga bakal na bar sa deck ng sahig ay naproseso sa mga bakal na bar trusses gamit ang semi-awtomatikong sheet metal welding na kagamitan sa pabrika upang mapalitan ang nakataas na taas at kapasidad ng sahig ng sahig.
Isinasama ng system na ito ang mga bakal na bar sa kongkreto na slab ng sahig na may template ng konstruksyon. Sa panahon ng pamamaraan ng konstruksyon, ang mga bakal-bar truss deck ay maaaring makatiis sa bigat ng basa na kongkreto sa sahig na slab at ang pag-load ng konstruksyon. Sa panahon ng paggamit, ang itaas at mas mababang chord steel bar ng bakal na truss ay nagtutulungan kasama ang kongkreto bilang isang buo upang mapaglabanan ang pag -load ng paggamit.
Ang bakal-bar truss deck ay nabuo sa pamamagitan ng pagkonekta sa bakal na truss at sa ilalim ng sheet sa pamamagitan ng paglaban sa lugar ng paglaban. Ang truss ng bakal-bar ay gawa sa mga bar ng bakal, na ginagamit bilang itaas na chord, mas mababang chord at mga web bar ayon sa iba't ibang posisyon. Ang ilalim na sheet ay maaaring gawin ng galvanized steel plate o ang cold-roll steel plate.

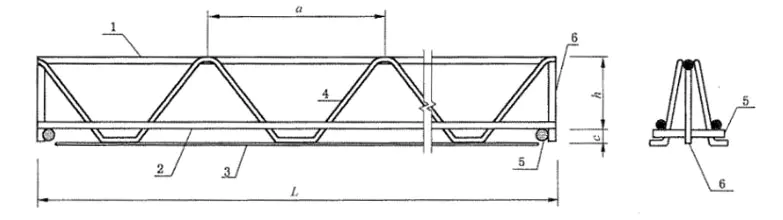

Elevations

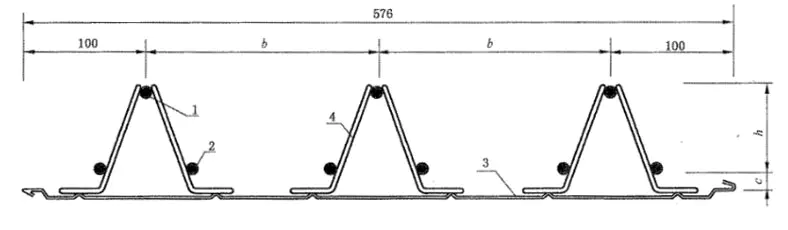

Seksyon ng Seksyon
1 、 Ang itaas na chord ； 2 、 ang mas mababang chord ；
3 、 Ang ilalim na sheet ； 4 、 web bar ；
5 、 Horizontal Reinforcement of Support ； 6 、 Vertical Support Bars.
L ： Haba ng bakal na truss floor slab, ≤12000mm ；
H ： Taas ng bakal na truss, 70 ~ 170mm
isang ： distansya sa pagitan ng mga seksyon ng truss ng bakal, 200mm;
b ： spacing sa pagitan ng mga bakal na bar trusses, 188mm;
C ： kapal ng kongkretong takip, 15mm;

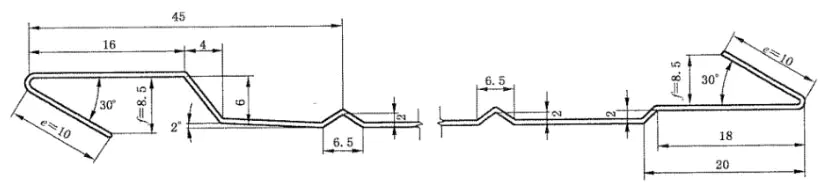

Diagram ng ilalim na sheet
Bago ilagay ang mga bakal-bar truss deck, dapat na itakda ang sanggunian ayon sa panimulang posisyon na ipinakita sa pagguhit. Ang unang board ay dapat na nakahanay sa linya ng sanggunian at ang iba pang mga board ay naka -install sa pagkakasunud -sunod. Ang koneksyon ng mga board ay nagpatibay ng isang paraan ng pangkabit, at ang koneksyon sa hook sa pagitan ng mga board ay dapat na masikip upang matiyak na walang pagtagas kapag nagbubuhos ng kongkreto.
